RCA3D2 పైలట్ వాల్వ్

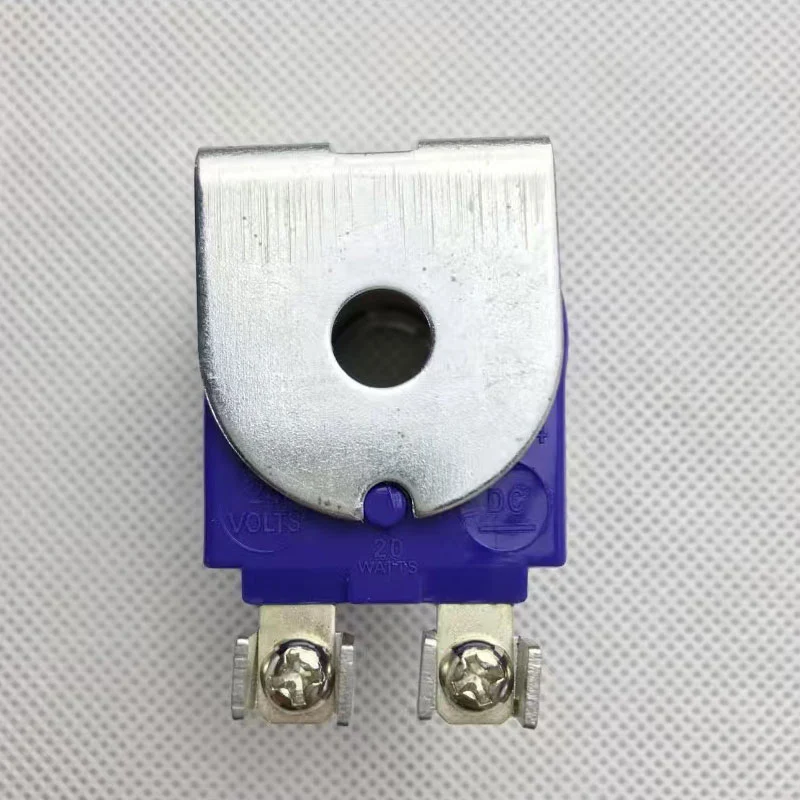

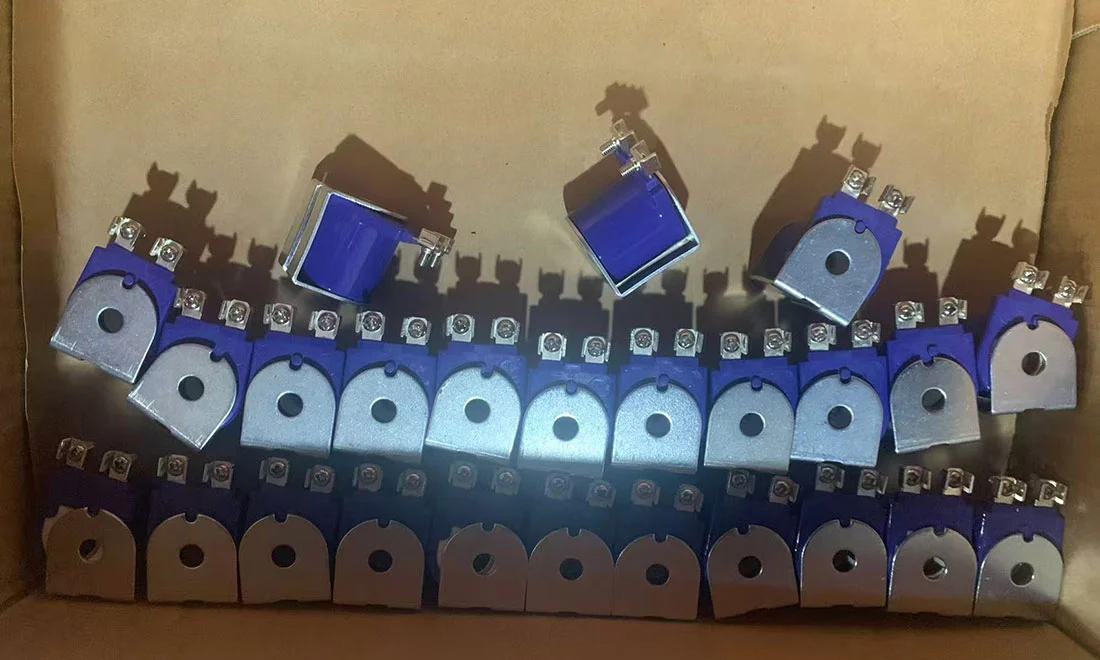

RCA3D2 పైలట్ వాల్వ్‌ను Q సిరీస్ సోలేనోయిడ్ కాయిల్ అని కూడా పిలుస్తారు, పైలట్ వాల్వ్ అన్ని గోయెన్ టైప్ పల్స్ కవాటాలు, RCA3D సిరీస్ పల్స్ కవాటాలు మరియు పల్స్ వాల్వ్ బాక్స్‌కు అనుకూలంగా ఉంటుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

అప్లికేషన్ స్కోప్

RCA3D2 పైలట్ వాల్వ్ అన్ని గోయెన్ న్యూమాటిక్ కంట్రోల్ పల్స్ కవాటాలకు అనుకూలంగా ఉంటుంది మరియు గోయెన్ పరిసరాలలో వివిధ పల్స్ దుమ్ము తొలగింపు వ్యవస్థలతో అనుకూలంగా ఉంటుంది. ఇది కఠినమైన పరిస్థితులలో స్థిరంగా పనిచేస్తుందని ఇది నిర్ధారిస్తుంది.

RCA3D2 పైలట్ వాల్వ్ సంస్థాపనా సూచనలు

1. ఇన్‌స్టాలేషన్ హోల్ అవసరాలు: పైలట్ వాల్వ్ యొక్క ఇన్‌స్టాలేషన్ ప్లేట్‌లో ф19.3 - 19.4 మిమీ వ్యాసంతో డ్రిల్ ఇన్‌స్టాలేషన్ రంధ్రాలు.

2. ఇన్‌స్టాలేషన్ ప్లేట్ మందం: ఇన్‌స్టాలేషన్ బలాన్ని నిర్ధారించడానికి ఇన్‌స్టాలేషన్ స్టీల్ ప్లేట్ యొక్క మందం 1.5 మిమీకి మించి ఉండాలి.

3. సీలింగ్ మరియు అసెంబ్లీ:

ఎ. గింజలను బిగించే ముందు, సీలింగ్ పనితీరుకు హామీ ఇవ్వడానికి ఓ-రింగ్ సరిగ్గా వ్యవస్థాపించబడిందని నిర్ధారించుకోండి.

సంస్థాపనా సామర్థ్యాన్ని మెరుగుపరచడానికి పైలట్ వాల్వ్‌ను వ్యవస్థాపించే ముందు పైలట్ వాల్వ్‌లో విద్యుదయస్కాంత కాయిల్‌ను సమీకరించటానికి ఇది సిఫార్సు చేయబడింది.

RCA3D2 పైలట్ వాల్వ్ మెటీరియల్ స్పెసిఫికేషన్స్

భాగాలు	పదార్థం
వాల్వ్ బాడీ	డై-కాస్ట్ అల్యూమినియం మిశ్రమం
పుష్ రాడ్	304 స్టెయిన్లెస్ స్టీల్
ఆర్మేచర్	430 ఎఫ్ఆర్ స్టెయిన్లెస్ స్టీల్
సీలింగ్ రింగ్	నైట్జ్ రబ్బరు
గింజ	గాల్వనైజ్డ్ కార్బన్ స్టీల్
స్క్రూ	302 స్టెయిన్లెస్ స్టీల్
బిగింపు	కార్బన్ స్టీల్ (యాంత్రికంగా నొక్కి)

ఆపరేటింగ్ పారామితులు

Pul సిఫార్సు చేసిన పల్స్ వెడల్పు: 50–500 ఎంఎస్

Pul సిఫార్సు చేసిన పల్స్ విరామం: 1 నిమిషం లేదా అంతకంటే ఎక్కువ

ఉత్పత్తి పనితీరు పారామితులు

పనితీరు సూచికలు	పారామితి వివరాలు
ప్రవాహ గుణకం	CV ＝ 0.32
గరిష్ట పని ఒత్తిడి	860 kPa
కనీస పని ఒత్తిడి	0 kpa
కనీస పని ఉష్ణోగ్రత	-40
గరిష్ట పని ఉష్ణోగ్రత	82
వర్తించే వాయువు	మధ్యస్థ గాలి లేదా జడ వాయువు

ఉత్పత్తి ఆర్డరింగ్ మోడల్ వివరాలు

మోడల్ పోర్ట్ పరిమాణం	థ్రెడ్ రకం	పోర్ట్ పరిమాణాన్ని ఎగ్జాస్ట్ చేయండి
RCA3D0	1/8 ”npt	3.2 మిమీ
RCA3D1	1/8 "bspp	3.2 మిమీ

ఆపరేటింగ్ పారామితులు

మోడల్ స్పెసిఫికేషన్స్: దయచేసి Q- రకం విద్యుదయస్కాంత కాయిల్ డేటా షీట్‌లోని K- పారామితులను చూడండి మరియు వోల్టేజ్ అవసరాల ఆధారంగా నిర్దిష్ట నమూనాను ఎంచుకోండి.

ఉదాహరణ:

• RCA3D0 - 300 = 1/8 "NPT ఇన్లెట్ పోర్ట్, వోల్టేజ్ 200/240VAC, DIN టెర్మినల్ బ్లాక్‌తో.

• RCA3D1 - 336 = 1/8 "BSPP ఇన్లెట్ పోర్ట్, వోల్టేజ్ 24VDC, స్క్రూ టెర్మినల్ వైరింగ్‌తో (విద్యుదయస్కాంత అసెంబ్లీ పెట్టెలకు అనువైనది).

నిర్వహణ భాగాలు

• K0380: నైట్రిల్ ఓ-రింగ్ సీల్స్, ఆర్మేచర్, స్ప్రింగ్స్ మరియు పుష్రోడ్ అసెంబ్లీని కలిగి ఉంటుంది.

• K0384: విటాన్ మెటీరియల్ సీల్స్ మరియు K0380 నుండి అన్ని భాగాలను కలిగి ఉంటుంది.

• బరువు: RCA3D0, RCA3D1 (కాయిల్ లేకుండా) 0.174 కిలోలు
