DMF-Z-20 పల్స్ వాల్వ్

DMF-Z-20 కుడి-కోణం విద్యుదయస్కాంత పల్స్ వాల్వ్ విద్యుదయస్కాంత పల్స్ వాల్వ్ (డయాఫ్రాగమ్ వాల్వ్ అని కూడా పిలుస్తారు) పల్స్-జెట్ బ్యాగ్‌హౌస్ డస్ట్ కలెక్టర్లలో పల్స్-జెట్ క్లీనింగ్ సిస్టమ్ కోసం కంప్రెస్డ్ ఎయిర్ “స్విచ్”గా పనిచేస్తుంది. పల్స్-జెట్ నియంత్రణ పరికరం నుండి సిగ్నల్స్ ద్వారా నియంత్రించబడుతుంది, ఇది వరుసగా (లేదా కంపార్ట్‌మెంట్) ద్వారా ఫిల్టర్ బ్యాగ్‌లపై పల్స్-జెట్ క్లీనింగ్‌ను నిర్వహిస్తుంది, దాని ప్రాసెసింగ్ సామర్థ్యం మరియు ధూళి సేకరణ సామర్థ్యాన్ని నిర్ధారించడానికి ముందుగా నిర్ణయించిన పరిధిలో డస్ట్ కలెక్టర్ నిరోధకతను నిర్వహిస్తుంది.

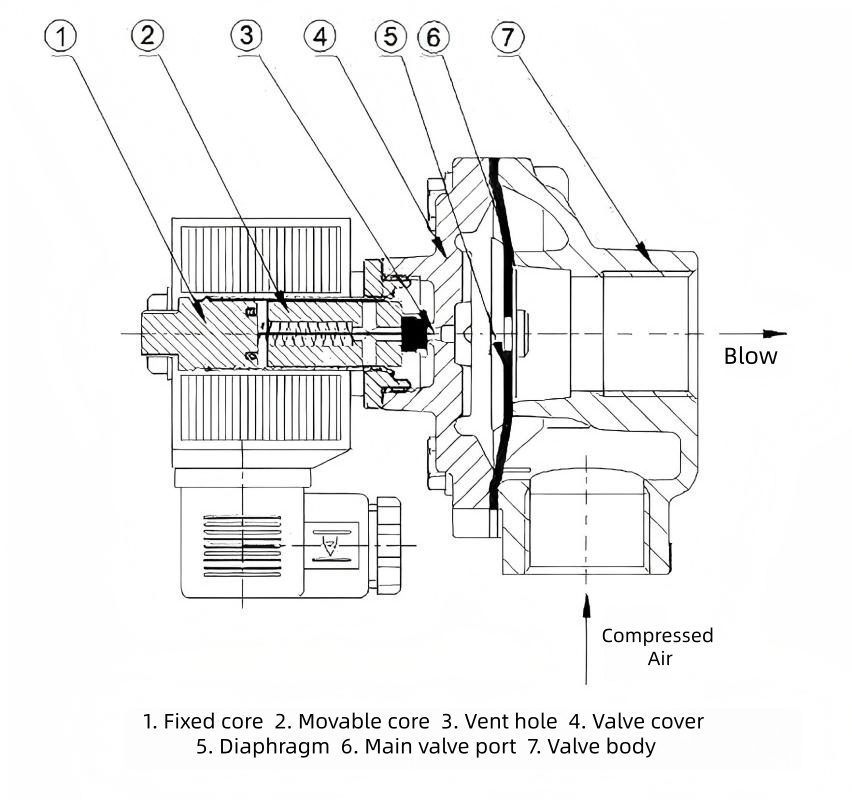

స్కీమాటిక్ రేఖాచిత్రం:

నిర్మాణ లక్షణాలు:

DMF-Z-20 అనేది లంబకోణ విద్యుత్ పల్స్ సోలనోయిడ్ వాల్వ్. దీని నిర్మాణ లక్షణాలు క్రింది విధంగా ఉన్నాయి:

రైట్-యాంగిల్ డిజైన్: ఇన్‌లెట్ మరియు అవుట్‌లెట్ 90° కోణాన్ని ఏర్పరుస్తాయి, ఇది మృదువైన గాలి ప్రవాహాన్ని మరియు ఎయిర్ ట్యాంకులు మరియు డస్ట్ కలెక్టర్ బ్లో పైపుల మధ్య సంస్థాపనకు అనుకూలతను నిర్ధారిస్తుంది.

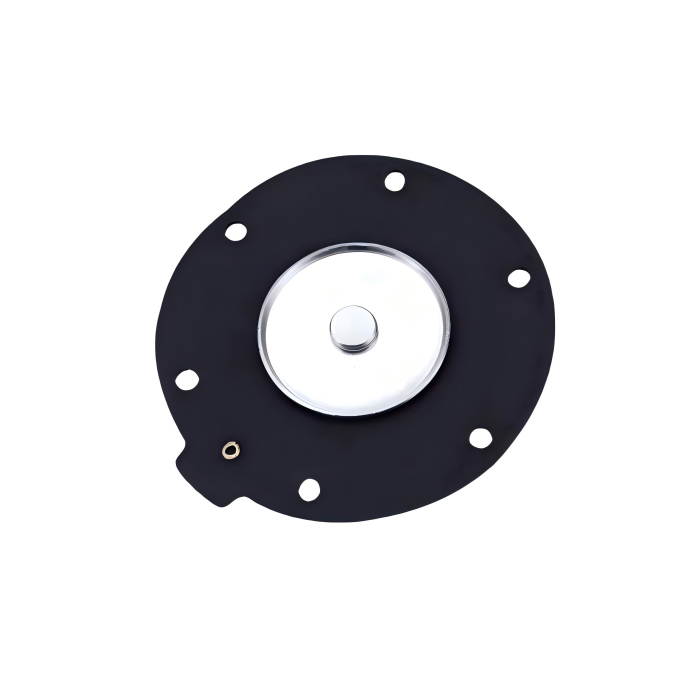

కీలక భాగాలు: విద్యుదయస్కాంత తల, డయాఫ్రాగమ్, వాల్వ్ బాడీ మరియు స్ప్రింగ్‌ను కలిగి ఉంటుంది. వాల్వ్ బాడీ అల్లాయ్ అల్యూమినియంతో తయారు చేయబడింది, అయితే డయాఫ్రాగమ్ సాధారణంగా నైట్రైల్ రబ్బర్ ఫాబ్రిక్-రీన్‌ఫోర్స్డ్ స్ట్రక్చర్‌ను కలిగి ఉంటుంది, ఇది దుస్తులు నిరోధకత మరియు అధిక సీలింగ్ పనితీరును అందిస్తుంది.

కనెక్షన్ విధానం: 20mm నామమాత్రపు వ్యాసంతో G3/4" కనెక్షన్ థ్రెడ్‌ను కలిగి ఉంటుంది.

డయాఫ్రాగమ్ యాక్చుయేషన్: న్యూమాటిక్ ప్రెజర్ డిఫరెన్షియల్ ద్వారా నిర్వహించబడుతుంది. శక్తివంతం అయినప్పుడు, సోలేనోయిడ్ హెడ్ రిలీఫ్ పోర్ట్‌ను తెరుస్తుంది, ఇది వెనుక గది ఒత్తిడిని వెదజల్లుతుంది, ఇది బ్లోబ్యాక్ కోసం డయాఫ్రాగమ్‌ను పైకి లేపడానికి ఫ్రంట్ ఛాంబర్ గ్యాస్‌ను అనుమతిస్తుంది. డి-ఎనర్జైజేషన్ తర్వాత, స్ప్రింగ్ రంధ్రాన్ని మూసివేయడానికి రీసెట్ చేయబడుతుంది, సీల్డ్ స్థితిని పునరుద్ధరిస్తుంది.

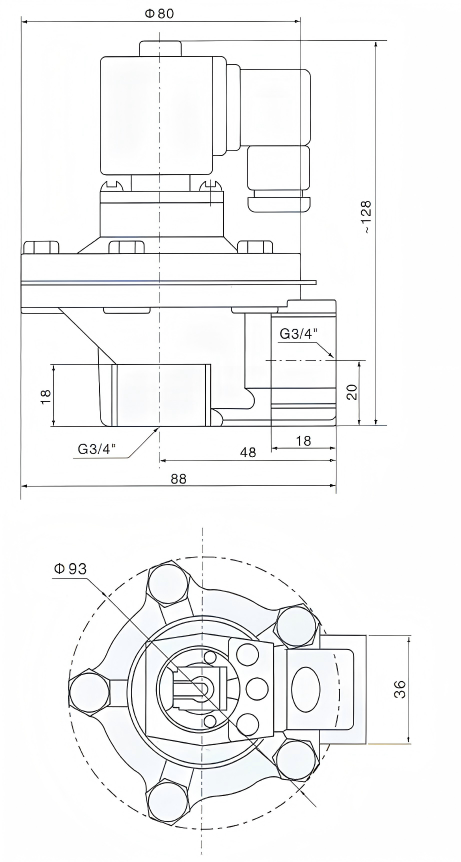

DMF-Z-20 మొత్తం కొలతలు:

సాంకేతిక లక్షణాలు:

పని సూత్రం:

DMF-Z-20 రైట్-యాంగిల్ ఎలెక్ట్రోమాగ్నెటిక్ పల్స్ వాల్వ్ డయాఫ్రాగమ్ విద్యుదయస్కాంత పల్స్ వాల్వ్‌ను ముందు మరియు వెనుక గాలి గదులుగా విభజిస్తుంది. సంపీడన గాలి సరఫరా చేయబడినప్పుడు, అది థొరెటల్ రంధ్రం ద్వారా వెనుక గదిలోకి ప్రవేశిస్తుంది. ఈ సమయంలో, వెనుక గది పీడనం డయాఫ్రాగమ్ అసెంబ్లీని వాల్వ్ అవుట్‌లెట్‌ను మూసివేయడానికి బలవంతం చేస్తుంది, విద్యుదయస్కాంత పల్స్ వాల్వ్‌ను "క్లోజ్డ్" స్థితిలో ఉంచుతుంది.

పల్స్ జెట్ నియంత్రణ పరికరం నుండి ఒక విద్యుత్ సిగ్నల్ వాల్వ్ ఆర్మేచర్ ఉపసంహరణకు కారణమవుతుంది. ఇది వెనుక గదిలో ఎగ్జాస్ట్ పోర్ట్‌ను తెరుస్తుంది, దానిని వేగంగా నిరుత్సాహపరుస్తుంది. డయాఫ్రాగమ్ అసెంబ్లీ వెనుకకు కదులుతుంది, వాల్వ్ అవుట్‌లెట్ ద్వారా కంప్రెస్డ్ ఎయిర్‌ను జెట్ చేయడానికి అనుమతిస్తుంది. వాల్వ్ "ఓపెన్" స్థితికి ప్రవేశిస్తుంది.

పల్స్ జెట్ కంట్రోలర్ నుండి విద్యుత్ సిగ్నల్ నిలిచిపోయినప్పుడు, విద్యుదయస్కాంత పల్స్ వాల్వ్ యొక్క ఆర్మేచర్ రీసెట్ అవుతుంది. వెనుక గది యొక్క ఎగ్జాస్ట్ పోర్ట్ మూసివేయబడుతుంది మరియు వెనుక గదిలో ఒత్తిడి పెరుగుతుంది, డయాఫ్రాగమ్ అసెంబ్లీని వాల్వ్ అవుట్‌లెట్‌కు వ్యతిరేకంగా గట్టిగా మూసివేయవలసి వస్తుంది. విద్యుదయస్కాంత పల్స్ వాల్వ్ "క్లోజ్డ్" స్థితికి తిరిగి వస్తుంది.

అప్లికేషన్ ప్రాంతాలు:

DMF-Z-20 కోర్ పల్స్-జెట్ బ్యాగ్‌హౌస్ డస్ట్ కలెక్టర్ క్లీనింగ్ సిస్టమ్‌ల కోసం రూపొందించబడింది, ఫిల్టర్ బ్యాగ్‌లు, ఫిల్టర్ కాట్రిడ్జ్‌లు, సిరామిక్ ట్యూబ్‌లు మరియు ఇతర ఫిల్ట్రేషన్ ఎలిమెంట్‌లకు అనుకూలంగా ఉంటుంది. ఇది బ్లోబ్యాక్ సిస్టమ్ కోసం కంప్రెస్డ్ ఎయిర్ "స్విచ్"గా పనిచేస్తుంది. దీని అప్లికేషన్లు అధిక ధూళి పారిశ్రామిక సెట్టింగులలో కేంద్రీకృతమై ఉన్నాయి:

పర్యావరణ ధూళి నియంత్రణ:వివిధ బ్యాగ్‌హౌస్/కాట్రిడ్జ్ డస్ట్ కలెక్టర్‌లకు అనుకూలమైన పల్స్-జెట్ క్లీనింగ్ సిస్టమ్‌లు.

పారిశ్రామిక తయారీ:నిర్మాణ వస్తువులు (సిమెంట్/సున్నం), లోహశాస్త్రం (ఉక్కు/కరిగించడం), మైనింగ్, రసాయనాలు, ఫార్మాస్యూటికల్స్, ఫీడ్ ప్రాసెసింగ్, చెక్క పని, పేపర్‌మేకింగ్ మొదలైనవి.

ఇతర అప్లికేషన్లు:పల్స్-జెట్ క్లీనింగ్ అవసరమయ్యే న్యూమాటిక్ కన్వేయింగ్ సిస్టమ్‌లు మరియు పరికరాలు/ఆపరేటింగ్ పరిస్థితులలో సహాయక బ్లోయింగ్.
