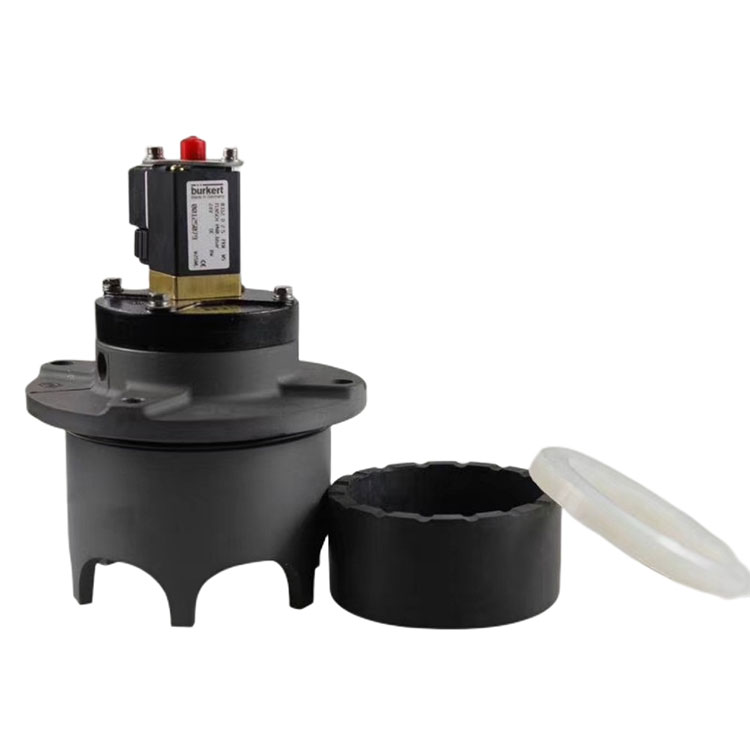

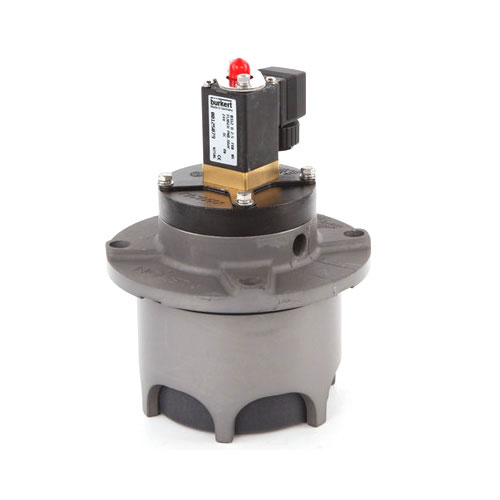

DC24V 3 అంగుళాల డస్ట్ కలెక్టర్ వాల్వ్

వాల్వ్ మూసివేయడం

సోలనోయిడ్ పరిసరానికి మూసివేయబడింది మరియు పైలట్ గాలికి తెరవబడుతుంది.

పైలట్ మెమ్బ్రేన్ సీటు వైపు క్రిందికి నొక్కబడుతుంది.

గుచ్చు మరియు ఇంటి మధ్య ఉన్న స్లాట్ ద్వారా, గుచ్చు పైన ఉన్న ఒత్తిడి ట్యాంక్ ప్రెజర్‌కి సమం చేయబడుతుంది మరియు గుచ్చు పల్స్ పైపుకు క్రిందికి కదులుతుంది మరియు క్లీనింగ్ పల్స్‌ను ముగిస్తుంది.

సీక్వెన్స్ కోసం సమయం (క్లోజ్డ్ వాల్వ్‌కి తెరవడం ప్రారంభించడం) ప్రక్రియ అవసరాలను బట్టి కొంత వరకు ఉంటుంది కానీ సాధారణంగా ఇది 100–200 msec పరిధిలో ఉంటుంది.

పైలట్ ఎయిర్ కనెక్షన్

సోలనోయిడ్ కోసం పైలట్ గాలి ఇన్‌కమింగ్ ట్యూబ్ నుండి ప్రెజర్ ట్యాంక్‌కి తీసుకోబడుతుంది. పైలట్ గాలి కోసం పైపు ఒక ట్యాంక్‌లోని అన్ని వాల్వ్‌లకు సాధారణం మరియు సంబంధిత ట్యాంక్ యొక్క ప్రధాన ఆన్-ఆఫ్ వాల్వ్‌కు అప్‌స్ట్రీమ్‌కు కనెక్ట్ చేయబడింది.

పైపులో ఆన్-ఆఫ్ వాల్వ్ మరియు నాన్-రిటర్న్ వాల్వ్ ఉండాలి, ఇది పల్సింగ్ సమయంలో ఒత్తిడి తగ్గితే కూడా ఒత్తిడి ఉంచబడుతుంది.

గమనిక: పైలట్ కోసం ప్రత్యేక ఫీడింగ్ పైప్ ఉంటే

గాలి ఉపయోగించబడుతుంది పైలట్ గాలి కోసం పీడనం ట్యాంక్లో ఒత్తిడికి సమానంగా ఉండాలి.

చాలా అధిక పీడనం పొరకు మిగిలిన వైకల్యాన్ని ఇస్తుంది, ఇది జీవితకాలాన్ని తగ్గిస్తుంది మరియు పల్స్ శుభ్రపరిచే పనితీరుపై తగ్గించే ప్రభావాన్ని కలిగి ఉంటుంది.
