లంబ కోణం, మునిగిపోయిన మరియు నేరుగా పల్స్ వాల్వ్‌ల మధ్య తేడాలు ఏమిటి? అవసరాల ఆధారంగా ఎలా ఎంచుకోవాలి?

పల్స్-జెట్ క్లీనింగ్ సిస్టమ్స్‌లో కీలకమైన యాక్చుయేటింగ్ భాగాలుగా, విద్యుదయస్కాంత పల్స్ వాల్వ్ పల్స్-జెట్ బ్యాగ్‌హౌస్ డస్ట్ కలెక్టర్ల కోసం కంప్రెస్డ్ ఎయిర్ “స్విచ్”గా పనిచేస్తుంది. దీని పనితీరు కలెక్టర్ ప్రాసెసింగ్ సామర్థ్యం మరియు డస్ట్ క్యాప్చర్ సామర్థ్యాన్ని నేరుగా ప్రభావితం చేస్తుంది. మూడు ప్రధాన స్రవంతి పల్స్ వాల్వ్ రకాలు-రైట్ యాంగిల్, సబ్‌మెర్జ్డ్ మరియు స్ట్రెయిట్-త్రూ-మరియు శాస్త్రీయంగా ఎంపిక ప్రణాళికలను రూపొందించడంలో సాంకేతిక వ్యత్యాసాలను పరిశ్రమ వినియోగదారులకు ఖచ్చితంగా అర్థం చేసుకోవడంలో సహాయం చేయడానికి, ఈ కథనం పరిశ్రమ సాంకేతిక లక్షణాలు మరియు ఉత్పత్తి లక్షణాల ఆధారంగా ఈ వాల్వ్‌ల నిర్మాణం, సూత్రాలు మరియు వర్తించే దృశ్యాలను క్రమపద్ధతిలో వివరిస్తుంది. ఇది ధూళి తొలగింపు ఇంజనీరింగ్ డిజైన్ మరియు పరికరాలు ఆపరేషన్ మరియు నిర్వహణ కోసం సూచనను అందిస్తుంది.

I. మూడు పల్స్ వాల్వ్ రకాలు యొక్క ప్రధాన నిర్వచనాలు మరియు నిర్మాణ లక్షణాలు

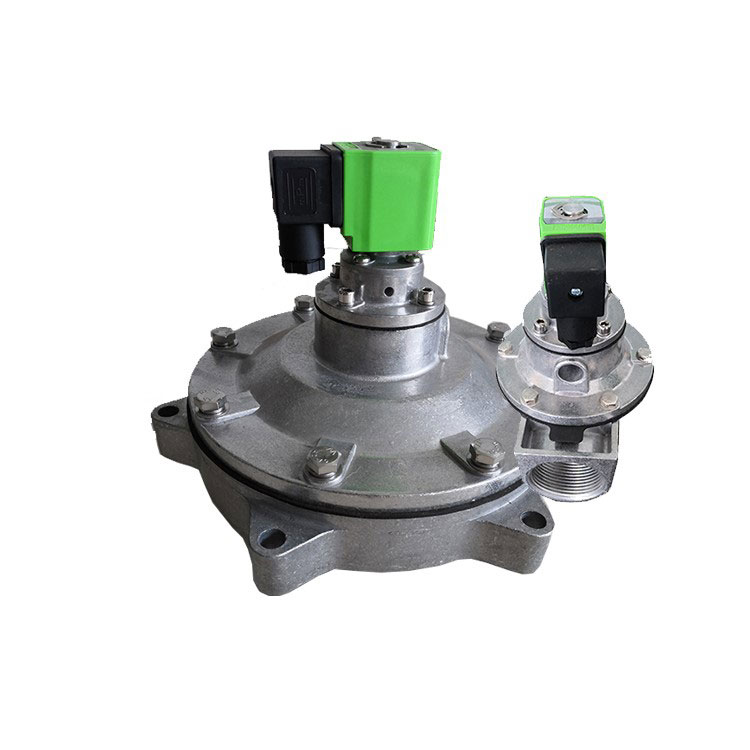

కుడి-కోణం విద్యుదయస్కాంత పల్స్ వాల్వ్

కుడి-కోణ వాల్వ్ యొక్క ఎయిర్ ఇన్లెట్ మరియు అవుట్లెట్ పైపులు 90 ° కోణంలో ఉండటం దీని లక్షణం. వాల్వ్ బాడీ మరియు బోనెట్ అల్యూమినియం అల్లాయ్ మెటీరియల్‌ని ఉపయోగించి డై-కాస్ట్‌గా ఉంటాయి. ఉపరితల చికిత్స తర్వాత, వారు అద్భుతమైన తుప్పు నిరోధకతను ప్రదర్శిస్తారు. డయాఫ్రాగమ్ మరియు సీలింగ్ రబ్బరు పట్టీ వల్కనైజ్డ్ కాంపోజిట్ ప్రక్రియను ఉపయోగించి ఉత్పత్తి చేయబడతాయి. విద్యుదయస్కాంత పైలట్ హెడ్‌కు సంబంధించిన ముడి పదార్థాలు అధిక సామర్థ్యం గల అయస్కాంత పదార్థాలు మరియు స్టెయిన్‌లెస్ స్టీల్ మాగ్నెటిక్ షీల్డింగ్ మెటీరియల్‌లను కలిగి ఉంటాయి. స్ప్రింగ్‌లు మరియు ఫాస్టెనర్‌ల వంటి క్లిష్టమైన భాగాలు స్టెయిన్‌లెస్ స్టీల్‌తో తయారు చేయబడ్డాయి. కనెక్షన్ పద్ధతి: ఎయిర్ డిస్ట్రిబ్యూటర్ (ఎయిర్ ట్యాంక్) పైపు మరియు డస్ట్ కలెక్టర్ యొక్క బ్లోపైప్ వరుసగా వాల్వ్ యొక్క ఇన్‌లెట్ మరియు అవుట్‌లెట్‌లోకి చొప్పించబడతాయి, రెండు చివర్లలో కుదింపు గింజల ద్వారా మూసివేయబడతాయి.

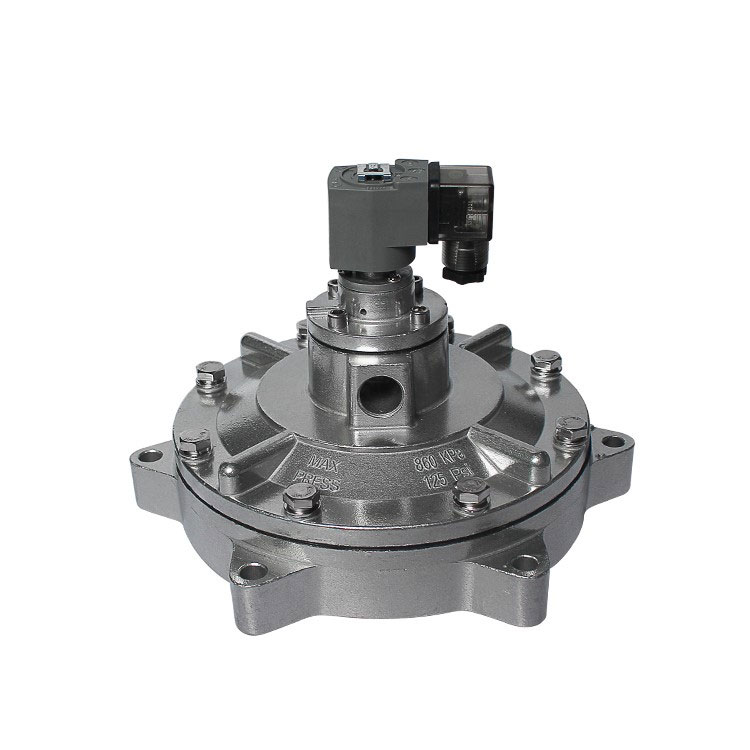

మునిగిపోయిన విద్యుదయస్కాంత పల్స్ వాల్వ్

విద్యుదయస్కాంత పైలట్ హెడ్, డయాఫ్రాగమ్ అసెంబ్లీ (డయాఫ్రాగమ్, ప్రెజర్ స్ప్రింగ్, సీల్) మరియు వాల్వ్ బాడీని కలిగి ఉంటుంది. ఎయిర్ రిజర్వాయర్‌లో మునిగి వ్యవస్థాపించబడి, ఇది ఫ్లాంజ్ ద్వారా రిజర్వాయర్‌కు కలుపుతుంది. అవుట్‌లెట్ పోర్ట్ రిజర్వాయర్ లోపల వాల్వ్ బాడీలో కేంద్రంగా ఉంది, ఆపరేషన్ కోసం బ్లో చాంబర్‌లోకి ప్రవేశించడానికి గోడ-చొచ్చుకుపోయే పరికరం వంటి భాగాల ద్వారా విస్తరించి ఉంటుంది. ఈ వాల్వ్ రకం ఆప్టిమైజ్ చేయబడిన ఫ్లో ఛానల్ డిజైన్‌ను కలిగి ఉంటుంది, ఇది గ్యాస్ ప్రవాహ నిరోధకతను సమర్థవంతంగా తగ్గిస్తుంది, తక్కువ పీడన పరిస్థితుల్లో కూడా స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది. ఈ డిజైన్ శక్తి వినియోగాన్ని తగ్గిస్తుంది మరియు డయాఫ్రాగమ్ జీవితకాలం పొడిగిస్తుంది.

నేరుగా-ద్వారా విద్యుదయస్కాంత పల్స్ వాల్వ్

ఎయిర్ ఇన్లెట్ మరియు అవుట్‌లెట్ యొక్క మధ్యరేఖలు కోణీయ విచలనం లేకుండా సరళ రేఖలో సమలేఖనం చేయబడతాయి, వాల్వ్ బాడీ ఉపరితలంపై గ్యాస్ ప్రవాహ దిశ స్పష్టంగా గుర్తించబడుతుంది. ఇన్‌స్టాలేషన్‌లో ఒక చివరను ఎయిర్ ట్యాంక్ నుండి విస్తరించి ఉన్న ఎయిర్ పైపుకు మరియు మరొక చివర బ్లో చాంబర్ యొక్క ఎయిర్ పైపుకు కనెక్ట్ చేయడం జరుగుతుంది. దీని సాధారణ నిర్మాణం ఇన్‌స్టాలేషన్‌ను సులభతరం చేస్తుంది, ఇది ఎయిర్ ట్యాంక్ పల్స్ డస్ట్ కలెక్టర్‌లలో ఒక సాధారణ భాగం.

II. సాధారణ మరియు విలక్షణమైన పని సూత్రాల తులనాత్మక విశ్లేషణ

రైట్-యాంగిల్ పల్స్ వాల్వ్‌ల వర్కింగ్ ప్రిన్సిపల్

వాల్వ్‌లోని డయాఫ్రాగమ్ దానిని ముందు మరియు వెనుక గాలి గదులుగా విభజిస్తుంది. సంపీడన గాలి సరఫరా చేయబడినప్పుడు, అది థొరెటల్ పోర్ట్ ద్వారా వెనుక గదిలోకి ప్రవేశిస్తుంది. వెనుక గదిలో ఒత్తిడి డయాఫ్రాగమ్‌ను అవుట్‌లెట్ పోర్ట్‌ను మూసివేయడానికి బలవంతం చేస్తుంది, వాల్వ్‌ను "క్లోజ్డ్" స్టేట్‌లో ఉంచుతుంది.

పల్స్ జెట్ నియంత్రణ పరికరం నుండి ఒక విద్యుత్ సిగ్నల్ విద్యుదయస్కాంత పల్స్ వాల్వ్ యొక్క ఆర్మేచర్‌ను కదిలిస్తుంది, వెనుక గది యొక్క బిలం రంధ్రం తెరుస్తుంది. వెనుక గది వేగంగా ఒత్తిడిని తగ్గిస్తుంది, దీని వలన డయాఫ్రాగమ్ ఉపసంహరించబడుతుంది. కంప్రెస్డ్ ఎయిర్ అప్పుడు వాల్వ్ అవుట్‌లెట్ గుండా వెళుతుంది, పల్స్ వాల్వ్‌ను "ఓపెన్" స్టేట్‌లో ఉంచుతుంది. సంపీడన వాయువు యొక్క తక్షణ విడుదల జెట్ స్ట్రీమ్‌ను సృష్టిస్తుంది.

పల్స్ కంట్రోలర్ నుండి విద్యుత్ సిగ్నల్ ఆగిపోయినప్పుడు, వాల్వ్ ఆర్మేచర్ రీసెట్ అవుతుంది. వెనుక చాంబర్ బిలం మూసివేయబడుతుంది మరియు వెనుక గదిలో ఒత్తిడి పెరుగుతుంది, డయాఫ్రాగమ్‌ను వాల్వ్ అవుట్‌లెట్‌కు వ్యతిరేకంగా బలవంతంగా వెనక్కి నెట్టివేస్తుంది. పల్స్ వాల్వ్ "క్లోజ్డ్" స్థితికి తిరిగి వస్తుంది.

మునిగిపోయిన పల్స్ వాల్వ్ యొక్క పని సూత్రం

పల్స్ వాల్వ్ ముందు మరియు వెనుక గదులుగా విభజించబడింది. సంపీడన గాలి సరఫరా చేయబడినప్పుడు, అది థొరెటల్ రంధ్రం ద్వారా వెనుక గదిలోకి ప్రవేశిస్తుంది. వెనుక గదిలో ఒత్తిడి డయాఫ్రాగమ్‌ను వాల్వ్ అవుట్‌లెట్‌ను మూసివేయడానికి బలవంతం చేస్తుంది, పల్స్ వాల్వ్‌ను "క్లోజ్డ్" స్థితిలో ఉంచుతుంది.

పల్స్ కంట్రోలర్ నుండి ఎలక్ట్రికల్ సిగ్నల్ వాల్వ్ ఆర్మేచర్‌ను కదిలించినప్పుడు, వెనుక గది బిలం తెరుచుకుంటుంది. వెనుక గదిలో వేగవంతమైన ఒత్తిడి నష్టం డయాఫ్రాగమ్ కదలడానికి కారణమవుతుంది, వాల్వ్ అవుట్‌లెట్ ద్వారా సంపీడన గాలిని విడుదల చేయడానికి అనుమతిస్తుంది. పల్స్ వాల్వ్ "ఓపెన్" స్థితికి ప్రవేశిస్తుంది, క్షణికంగా సంపీడన గాలి యొక్క పేలుడును విడుదల చేస్తుంది.

పల్స్ కంట్రోలర్ నుండి ఎలక్ట్రికల్ సిగ్నల్ ఆగిపోయినప్పుడు, వాల్వ్ ఆర్మేచర్ రీసెట్ అవుతుంది, వెనుక గది బిలం మూసివేయబడుతుంది మరియు వెనుక గదిలో ఒత్తిడి పెరుగుతుంది, డయాఫ్రాగమ్ వాల్వ్ అవుట్‌లెట్‌ను మూసివేయడానికి బలవంతం చేస్తుంది. పల్స్ వాల్వ్ "క్లోజ్డ్" స్థితికి తిరిగి వస్తుంది.

స్ట్రెయిట్-త్రూ పల్స్ వాల్వ్ యొక్క వర్కింగ్ ప్రిన్సిపల్

1. పవర్-ఆఫ్ క్లోజర్: కంప్రెస్డ్ ఎయిర్ థొరెటల్ హోల్ ద్వారా వెనుక గదిలోకి ప్రవేశిస్తుంది. వెనుక గది ఒత్తిడి > ముందు గది ఒత్తిడి, ప్రధాన వాల్వ్ అవుట్‌లెట్‌ను మూసివేయడానికి డయాఫ్రాగమ్‌ను నెట్టడం, వాల్వ్‌ను మూసివేయడం.

2. పవర్-ఆన్ ఓపెనింగ్: పల్స్ కంట్రోలర్ ఒక సిగ్నల్‌ను పంపుతుంది, విద్యుదయస్కాంత శక్తి ఆర్మేచర్‌ను ఎత్తివేస్తుంది, బిలం రంధ్రం తెరుస్తుంది. వెనుక గది వేగంగా అణచివేస్తుంది, ముందు మరియు వెనుక గదుల మధ్య ఒత్తిడి వ్యత్యాసాన్ని సృష్టిస్తుంది. డయాఫ్రాగమ్ వెనుకకు కదులుతుంది, ప్రధాన వాల్వ్ పోర్ట్‌ను తెరుస్తుంది మరియు సంపీడన గాలి బయటకు పోతుంది.

3. పవర్-ఆఫ్ రీసెట్: ఎలక్ట్రికల్ సిగ్నల్ నిలిచిపోయినప్పుడు, ఆర్మేచర్ స్ప్రింగ్ తిరిగి వస్తుంది, బిలం రంధ్రం మూసివేయబడుతుంది. వెనుక గదిలో ఒత్తిడి థొరెటల్ రంధ్రం ద్వారా పునరుద్ధరించబడుతుంది, దీని వలన డయాఫ్రాగమ్ రీసెట్ మరియు ప్రధాన వాల్వ్ పోర్ట్‌ను మూసివేస్తుంది, ప్రారంభ స్థితికి తిరిగి వస్తుంది.

III. కీలక సాంకేతిక పారామితులు మరియు ఎంపిక ప్రమాణాలు

కోర్ టెక్నికల్ పారామీటర్ స్టాండర్డైజేషన్: డొమెస్టిక్ రైట్-యాంగిల్ మరియు స్ట్రెయిట్-త్రూ పల్స్ వాల్వ్‌లు 0.4-0.6MPa పీడన పరిధిలో పనిచేస్తాయి. దిగుమతి చేసుకున్న ప్రతిరూపాలు రకంతో సంబంధం లేకుండా 0.4-0.6MPa వద్ద ఏకరీతిగా పనిచేస్తాయి. రెండు వర్గాలు ప్రెజర్ టాలరెన్స్ లేదా అప్లికేషన్ ప్రెజర్ రేటింగ్‌లలో ఎటువంటి ప్రాథమిక వ్యత్యాసాలను ప్రదర్శించవు.

శాస్త్రీయ ఎంపిక కోసం మూడు ప్రధాన సూత్రాలు

1.ఆపరేటింగ్ ప్రెజర్ కంపాటబిలిటీ ప్రిన్సిపల్: అల్ప పీడన దృశ్యాల కోసం (తగ్గిన గాలి మూలం ఒత్తిడి అవసరం), మునిగిపోయిన విద్యుదయస్కాంత పల్స్ వాల్వ్‌లకు ప్రాధాన్యత ఇవ్వండి. స్టాండర్డ్ ప్రెజర్ కండిషన్స్ (0.4-0.6MPa) కోసం, ఇన్‌స్టాలేషన్ పరిమితుల ఆధారంగా లంబ కోణం లేదా స్ట్రెయిట్-త్రూ రకాలను ఫ్లెక్సిబుల్‌గా ఎంచుకోండి.

2.ఇన్‌స్టాలేషన్ స్పేస్ మ్యాచింగ్ ప్రిన్సిపల్: ఎయిర్ ట్యాంక్ మరియు బ్లోపైప్ నిలువుగా సమలేఖనం చేయబడినప్పుడు, కుడి-కోణ విద్యుదయస్కాంత పల్స్ వాల్వ్‌లను ఉపయోగించండి. లీనియర్ లేఅవుట్‌ల కోసం, నేరుగా విద్యుదయస్కాంత పల్స్ వాల్వ్‌లను ఉపయోగించండి. ఎయిర్ ట్యాంక్ లోపల అంతర్గత ఇన్‌స్టాలేషన్ అవసరమైనప్పుడు, నీటిలో మునిగిన విద్యుదయస్కాంత పల్స్ వాల్వ్‌లకు ప్రాధాన్యత ఇవ్వబడుతుంది.

3. ఎక్విప్‌మెంట్ టైప్ కరస్పాండెన్స్ ప్రిన్సిపల్: ఎయిర్-బాక్స్ పల్స్ డస్ట్ కలెక్టర్లు ప్రాథమికంగా నేరుగా విద్యుదయస్కాంత పల్స్ వాల్వ్‌లను ఉపయోగించాలి. పల్స్ బ్యాగ్‌హౌస్ డస్ట్ కలెక్టర్లు ఇన్‌స్టాలేషన్ కోణం ఆధారంగా లంబకోణ విద్యుదయస్కాంత పల్స్ వాల్వ్‌లను ఎంచుకోవచ్చు. తక్కువ పీడన పరిస్థితులలో పనిచేసే పెద్ద దుమ్ము సేకరణ వ్యవస్థల కోసం, మునిగిపోయిన విద్యుదయస్కాంత పల్స్ కవాటాలు సిఫార్సు చేయబడతాయి.

IV. పరిశ్రమ అప్లికేషన్ సందర్భం మరియు ఔట్‌లుక్

విద్యుదయస్కాంత పల్స్ వాల్వ్ ధూళి సేకరణ అనువర్తనాల్లో విస్తృతంగా ఉపయోగించబడుతుంది మరియు దాని పనితీరు స్థిరత్వం నేరుగా పర్యావరణ చికిత్స సామర్థ్యం మరియు పారిశ్రామిక ఉత్పత్తి కొనసాగింపుపై ప్రభావం చూపుతుంది. పర్యావరణ ప్రమాణాలు మెరుగుపరుస్తూనే ఉన్నందున, శక్తి-సమర్థవంతమైన మరియు దీర్ఘ-జీవిత పల్స్ వాల్వ్‌ల కోసం డిమాండ్లు పెరుగుతూనే ఉన్నాయి. మూడు ప్రధాన స్రవంతి పల్స్ వాల్వ్ రకాల కోసం సాంకేతిక పోలికలు మరియు ఎంపిక మార్గదర్శకాల యొక్క ఈ విడుదల పరిశ్రమ వినియోగదారులకు ఎంపిక ఆపదలను నివారించడంలో, ధూళి సేకరణ వ్యవస్థ సామర్థ్యాన్ని మెరుగుపరచడంలో మరియు కార్యాచరణ వ్యయాలను తగ్గించడంలో సహాయపడే లక్ష్యంతో ఉంది. భవిష్యత్తులో, సాంకేతిక పురోగతులు మరింత ఖచ్చితమైన పీడన నియంత్రణ, పొడిగించిన సేవా జీవితం మరియు విభిన్న ఆపరేటింగ్ పరిస్థితులకు విస్తృత అనుకూలతపై దృష్టి పెడతాయి, పారిశ్రామిక ఆకుపచ్చ పరివర్తనకు ప్రధాన భాగం మద్దతును అందిస్తాయి.
